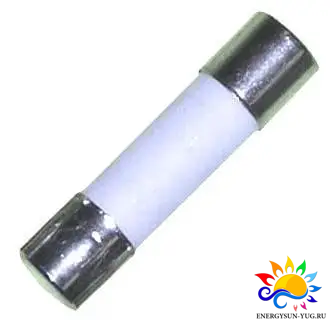

ПЛАВКАЯ ВСТАВКА 10Х38

Плавкий предохранитель является самым слабым участком защищаемой электрической цепи, срабатывающим в аварийном режиме, тем самым разрывая цепь и предотвращая последующее разрушение более ценных элементов электрической цепи высокой температурой, вызванной чрезмерными значениями силы тока.

В качестве защитного элемента в плавком предохранителе применяется, т. н. плавкая вставка, которая находится внутри патрона, заполненного дугогасящей средой, интенсивно поглощающей тепло (кварцевым песком), либо без заполнения, иногда в предохранителях используется автогазовый принцип, при термическом действие дуги приводит к выделению дугогасящих газов из конструкционных элементов патрона (например, при действии дуги фибровый корпус предохранителя выделяет газы). Плавкую вставку выполняют у мощных предохранителей в пластины с вырезами, уменьшающими площадь сечения вставки, при этом в номинальном режиме избыточная теплота из зауженных мест благодаря теплопроводности успевает распространиться на широкие части и вся вставка имеют практически одинаковую температуру. При перегрузках теплота не успевает полностью перераспределиться по всему объёму вставки и происходит её плавление в самом горячем месте. При коротком замыкании процесс идёт настолько интенсивно, что перераспределения теплоты практически не происходит и вставка перегорает в нескольких суженных местах.
